Vllink 2X 快速上手

一、对比

Vllink 2X固件与Vllink Basic2通用

Vllink 2X硬件部分做了如下优化：

硬件对比	Vllink 2X	Vllink Basic 2
外壳	塑料外壳+PVC标签	热缩管
独立蓝牙天线	无	预留
2.4G Wifi天线	支持2.4G信道	无
5.8G Ipex4外置天线接口	支持，可手工切换	无
红色LED灯	无	有
USB电源输入单向二极管 (1N5817W)	有	无
DC3 5V输入理想二极管 (CH213K)	有	无
DC3 5V输出功率电子开关 (SY6280)	有，软件控制	无
DC3 5V脚TVS (SMF5.0A)	有	无

二、调试接口定义

接口（定位见PVC标签）	介绍
TDI	JTAG数据口³
DIO / TMS	JTAG模式口、SWD数据口³
DCK / TCK	JTAG时钟口、SWD时钟口³
SRST	芯片复位口³
TDO	JTAG数据口³
5V	双向5V电源口¹
GND	共地口
VRef	参考电平及简易可调电压源²
TXD	串口输出³
RXD	串口输入³

[1] 5V脚支持供电双向切换，默认经理想二极管（CH213K）单向输入，支持软件开启5V输出。详见 Vllink 2X 电源部分详细说明

[2] VRef默认输出3.3V，可配置为输入模式或输出其他电压。详见 Vllink 2X 电源部分详细说明

[3] 数据口的通讯电平由VRef决定。详见 Vllink 2X 电源部分详细说明
* 由于VRef默认输出3.3V，所以对于常见3.3V芯片，可以仅连接必要数据接口及GND
* 对于超过VRef电平的芯片，可将VRev接上芯片IO电平
* 对于低于VRef电平的芯片，必须调低VRef电平或者关闭VRef输出

三、模式介绍及切换

3.1 升级模式

按住按键接电脑，进入升级模式。详见 Vllink Basic2 固件更新
升级模式下，单击按键，退出升级模式

3.2 运行模式切换

正常上电后，通过双击按键切换运行模式
运行模式有三种，分别是有线模式、无线接入点模式（AP）以及无线设备模式（STA）

3.3 重置及重新配对

正常上电后，长按按键10秒至灯光熄灭，松开后即重置所有配置，但VOut以及Vref_Voltage_mV除外，避免误改动输出电压
重置后，将两个硬件分别切换到AP与STA模式，即可进行重新配对
AP不存储配对信息，重新配对仅需对STA重置

3.4 有线模式

正常上电后，所有LED闪烁一次
有线模式下，DC3接口强制选定
DC3接口被选定时，板上黄灯作为VRef脚电平指示：常亮表示存在电压；闪烁表示无电压
USB设备启用，可与计算机通信

3.5 无线接入点模式（AP）

正常上电后，所有LED闪烁两次
AP的DC3接口在无STA接入时会被选定，选定时可用
DC3接口被选定时，板上黄灯作为VRef脚电平指示：常亮表示存在电压；闪烁表示无电压
板上蓝灯作为无线连接指示灯，未连接时闪烁、已连接后常亮
USB设备启用，可与计算机通信

3.6 无线设备模式（STA）

正常上电后，所有LED闪烁三次
STA的DC3接口仅在无线接入且被选定后可用
DC3接口被选定时，板上黄灯作为VRef脚电平指示：常亮表示存在电压；闪烁表示无电压
板上绿灯作为无线连接指示灯，未连接时闪烁、已连接后常亮
USB设备关闭，不可与计算机通信

四、示例

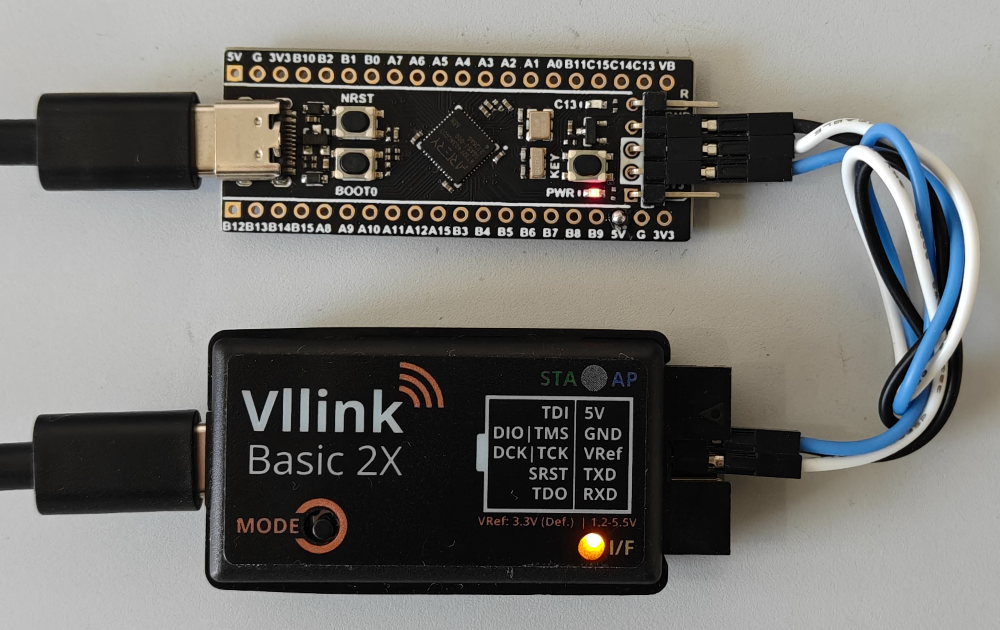

4.1 有线模式：常见3.3V单片机

调试器接电脑，目标板独立供电
目标板带有LDO，电平3.3V，调试器VRef默认配置Vref_Voltage_mV=3300，故只需接3根线：GND、DIO及CLK
如需CDC-UART功能，需额外连接图中TXD，RXD

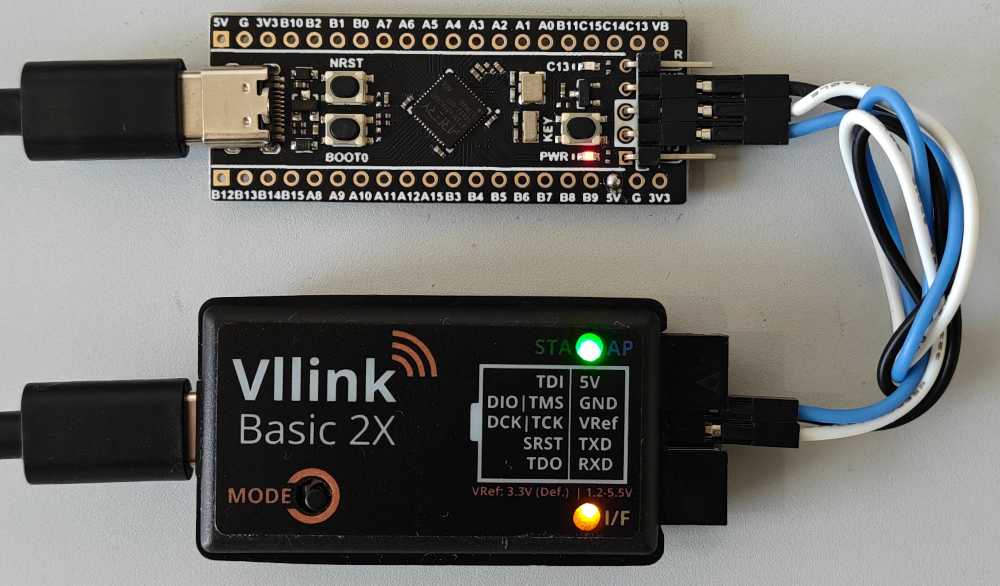

4.2 无线模式：直连，STA独立供电

AP在远端接电脑，图中未展示
STA与目标板皆独立供电
目标板带有LDO，电平3.3V，调试器VRef默认配置Vref_Voltage_mV=3300，故只需接3根线：GND、DIO及CLK
如需CDC-UART功能，需额外连接图中TXD，RXD，下同，不再赘述

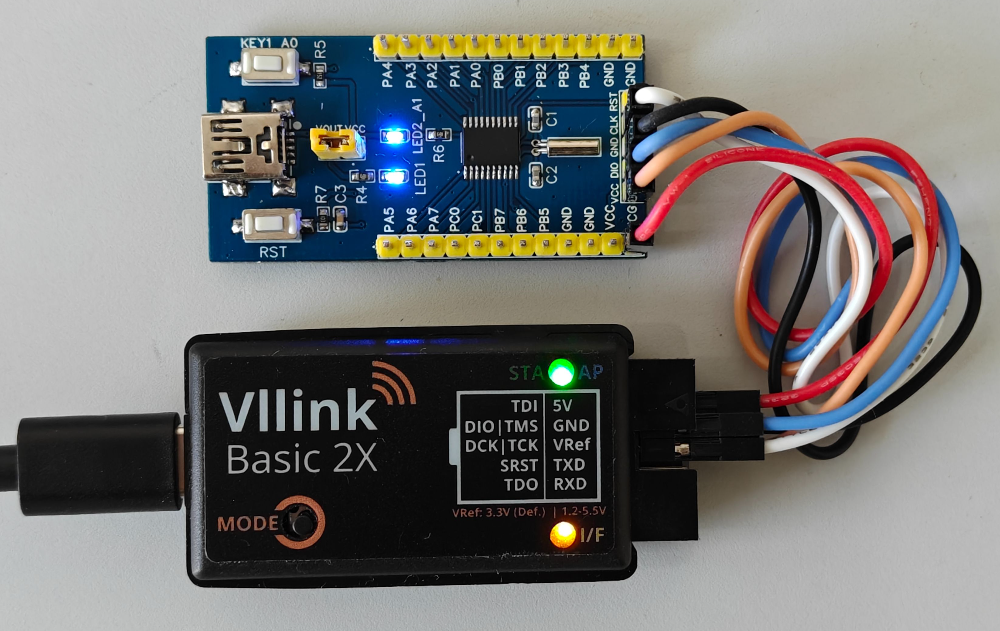

4.3 无线模式：直连，STA给目标板提供5V，目标板给调试器提供参考电压

AP在远端接电脑，图中未展示
STA通过USB获得供电
目标板芯片为PY32F002B，支持5V电压
调试器的5V脚连接目标板的VCC，配置中启用对外供电Vout=enable
配置中的VRef无需调整，可以将目标板的VCC再接到调试器的VRef脚上，给调试器提供5V参考电平
故需接5根线：GND、5V、VRef、DIO及CLK

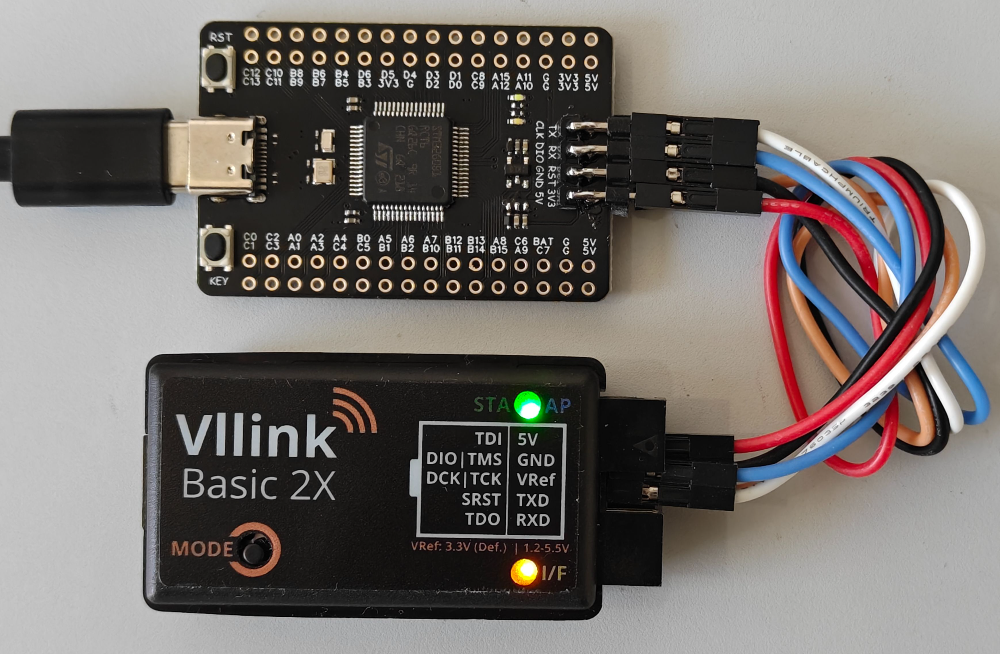

4.4 无线模式：直连，目标板给调试器提供5V，调试器给目标板芯片提供1.8V

AP在远端接电脑，图中未展示
目标板通过USB获得5V，目标板上的LDO已被移除，目标板芯片为STM32G0B1，支持1.8V电压
调试器的5V脚连接目标板的5V
调试器VRef配置为Vref_Voltage_mV=1800，对外输出1.8V
调试器的VRef脚连接目标板的VCC，给目标板芯片提供1.8V
故需接5根线：GND、5V、VRef、DIO及CLK

4.5 无线模式：局域网、广域网

本调试器基于TCP协议，天然支持局域网、广域网通讯，仅需少量配置调整即可
受通讯延迟影响，在小型局域网内，调试速度会有些许影响；在互联网上，会严重劣化，仅推荐使用OpenOCD
详见局域网使用
详见互联网使用

4.6 无线模式：一对多

配置工具：Vllink 2026 Console
准备一个AP，接电脑
准备至多8个STA并供电。如果该STA曾经与其他AP配对过，需要长按重置或通过配置工具清除Wireless_Device_SSID与Wireless_Device_Password，然后切换到STA模式，会重新与当前AP重新配对
在无线指示灯稳定后，即可通过电脑端的配置工具选定任意调试器。详见 Vllink Basic2 2026年新特性

4.7 无线模式：TCP-DAP

此模式仅需一个调试器，无需AP配合
修改调试器的配置：Wireless_Device_SSID=路由器SSID、Wireless_Device_SSID=路由器密码以及Mode3_TCP_UART=enable
调整串口参数配置：默认Mode3_TCP_UART_PARAM=115200.1p0.none
切换到STA模式，在STA连上路由器后，查看STA的IP
通过TCP客户端连接：STA_IPv4:20010
连接后，TCP客户端发送的数据将通过串口TXD输出，串口RXD输入的数据将发送给TCP客户端

4.8 无线模式：TCP-UART

此模式仅需一个调试器，无需AP配合
修改调试器的配置：Wireless_Device_SSID=路由器SSID、Wireless_Device_SSID=路由器密码
切换到STA模式，在STA连上路由器后，查看STA的IP
准备最新版OpenOCD，Windows
命令示例：./openocd.exe -f interface/cmsis-dap.cfg -f target/stm32f4x.cfg -c "cmsis-dap backend tcp; cmsis-dap tcp host 192.168.1.183; cmsis-dap tcp port 4441; transport select swd; adapter speed 8000" 注意：执行命令前修改IP

测试：

> adapter speed 30000
adapter speed: 30000 kHz
> dump_image ram.bin 0x20000000 0x10000
dumped 65536 bytes in 0.168065s (380.805 KiB/s)
> load_image ram.bin 0x20000000
65536 bytes written at address 0x20000000
downloaded 65536 bytes in 0.134932s (474.313 KiB/s)

4.9 无线模式：无线串口桥

在AP与STA建立连接后，如果AP端没有打开CDC串口，两端的TTL串口将自动形成无线串口桥
此状态下，一段的RXD接收的串口数据将通过另一端的TXD发出
两端串口参数默认由AP的UART_Bridge_Host决定，STA也可以指定独立配置UART_Bridge_Device。详见 TTL串口使用说明

五、常见问题

问：目标板只有3.3V，使用3.3V给STA的5V脚供电，使用过程中发现不稳定容易断线的情况

答：调试器无线基于Wifi+PA实现，无线工作时平均电流不大，但瞬时峰值电流在3.3V供电时可达600mA，请合理优化供电机制。若无优化经验，请使用USB独立供电

问：使用目标板上的5V脚给STA供电，使用过程中发现不稳定容易断线的情况

答：若您的目标板非自行设计，请评审目标板的原理图，如果在5V输出线路上发现限流器件，如自恢复保险丝，也可能出现掉电。若无优化经验，请使用USB独立供电

Windows 驱动问题处理

六、进阶使用
