USB Sniffer 2 快速上手

一、简介

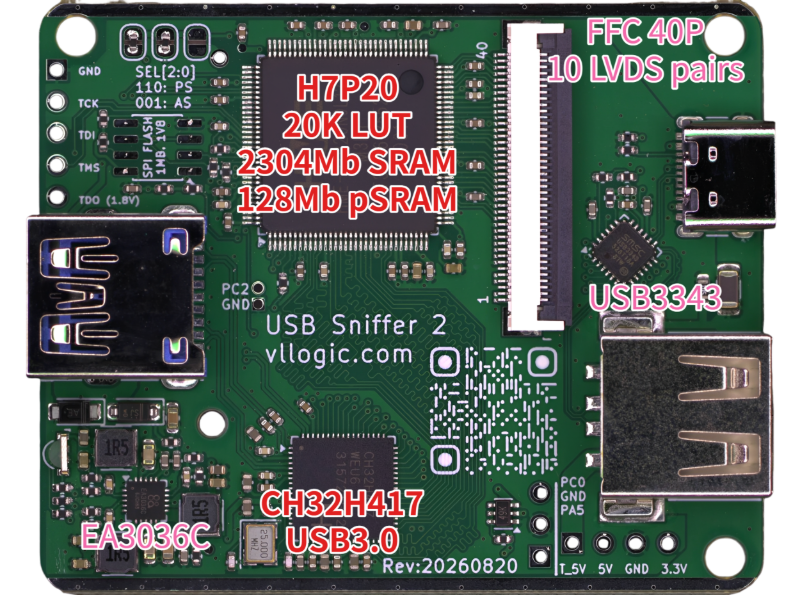

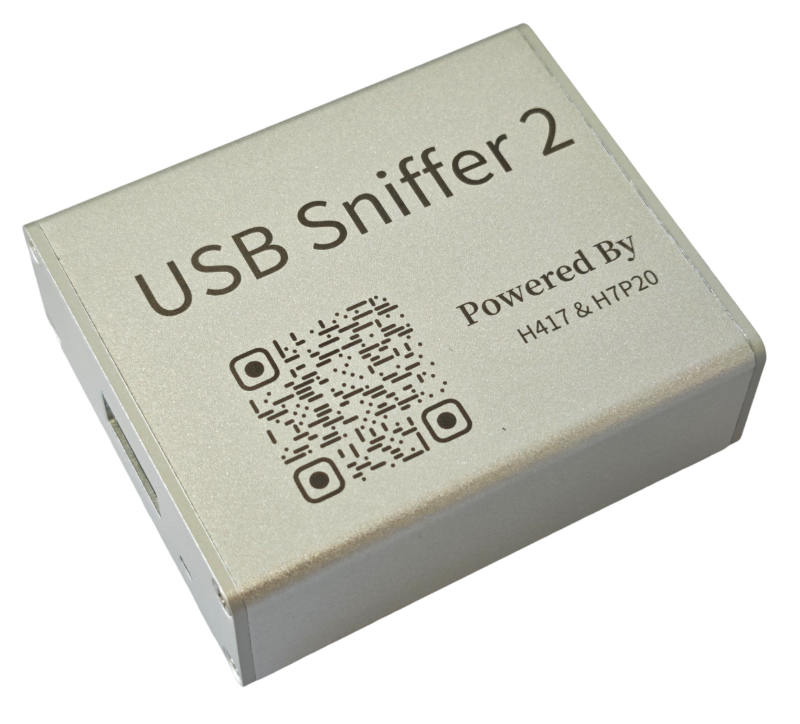

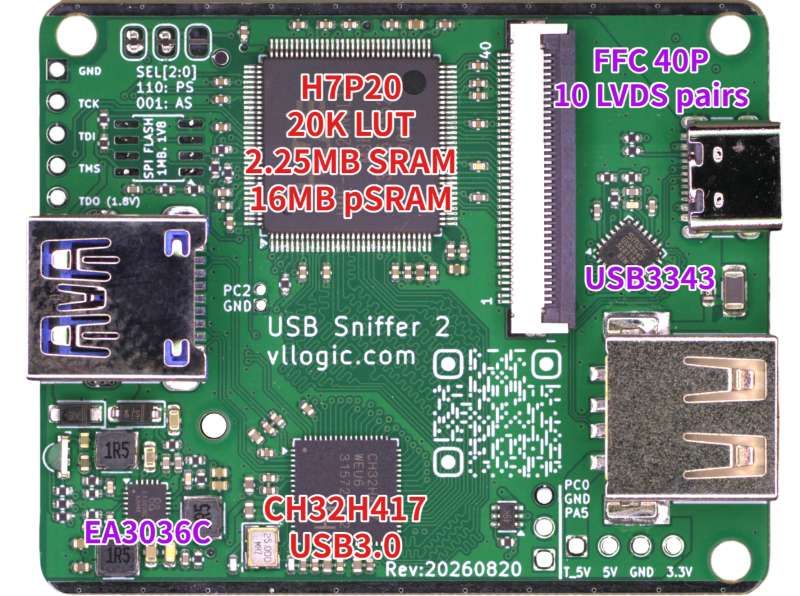

铝合金外壳	PCBA

本产品为第二代USB协议分析工具，可配合 Wireshark 进行实时协议解析，支持USB低速、USB全速及USB高速。

在上一代基础上，本版本将CY7C68013A升级为支持USB3.0的CH32H417，数据上报带宽可超过 400 MB/s；同时移除了对高速 USB 信号有影响的比较器，并优化 FPGA 算法，基于 PHY 层数据智能识别链路状态与传输速率。此外，预留40Pin FFC接口，内含 10 对 LVDS 差分信号（兼容 MIPI D-PHY），具备很强的扩展能力。

产品硬件及上位机开源，支持二次开发。资料如下：
* 原理图
* 上位机源码
* 铝合金外壳

二、快速上手

2.1 资源整合包

2.2 软件安装

方法一：解包即用
1. 解压整合包中的WiresharkPortable64_4.4.9.paf.zip
2. 文件夹WiresharkPortable64_4.4.9.paf下的WiresharkPortable64.exe即为捕获软件
方法二：逐步安装
1. 安装整合包中的Wireshark-4.4.9-x64.exe，或从 Wireshark官网下载最新版安装
2. 启动Wireshark，点击帮助-关于Wireshark-文件夹，打开Global Extcap path文件夹，将整合包中的usb_sniffer_win.exe拷贝至此文件夹中，该插件亦可通过源码自行构建
3. 重启Wireshark，确保插件被载入

2.3 Wireshark分析示例

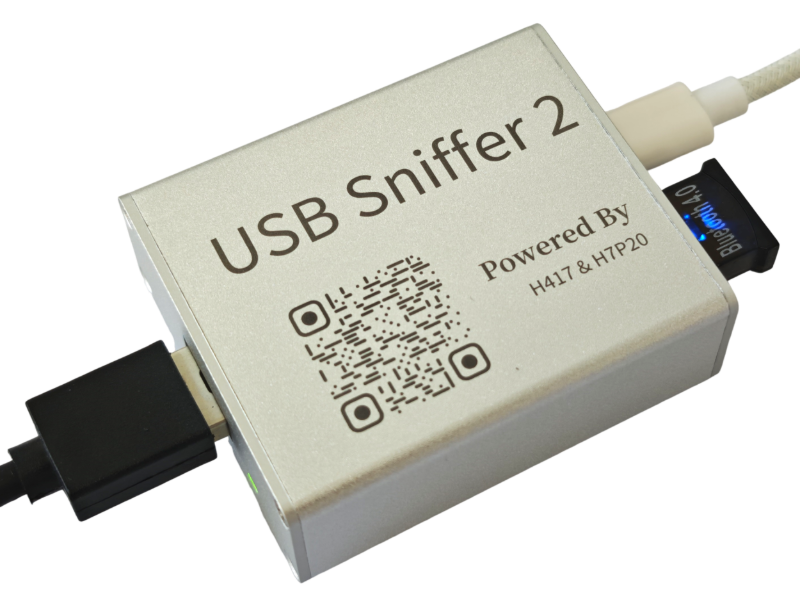

接线示例，图中左侧`双A公USB3.0线`接主机，右侧白线接`采集对象母口`，蓝牙狗为`采集对象设备`

使用附件中的双A公USB3.0线连接运行Wireshark的主机，推荐使用USB3.0母口
使用附件中的TYPE-C数据线连接采集对象母口与分析仪TYPE-C口
启动Wireshark，在捕获中会出现一个Vllogic: usb_sniffer，点击其齿轮，根据目标设备速度选择采集速度，推荐勾选Fold empty frames(折叠空帧)，点击开始
连接采集对象设备与分析仪无灯一侧USB2.0 A母。正常情况下，USB通讯立即开始，Wireshark中会显示捕获到的数据

2.4 Wireshark分析示例

高速U盘
- sniffer_hs_USBFlashDisk.pcapng
高速Vllink Basic2调试器
- sniffer_hs_VllinkBasic2.pcapng
全速CSR 4.0 蓝牙狗
- sniffer_fs_csr4.0.pcapng
全速游戏手柄
- sniffer_fs_gamepad.pcapng

2.5 Wireshark分析-以`高速`U盘为例

默认会显示从底层到高层所有数据
在应用显示过滤器...或快捷键Ctrl-/中，输入如下表规则，可以更直观的观察所需数据
Wireshark支持非常多的高层次协议解析，如usbhid、bluetooth等，在某些场景极具优势

过滤规则`syslog`	过滤规则`usbll`	过滤规则`usb`	过滤规则`usbms`

三、常见问题

- 问：捕获时能否自动识别速度，无需提前选定速度模式
- 答：第二代已支持，如果自动模式未正确切换，可以手动选定速度模式
- 问：能否支持USB PACKET VIEW
- 答：不支持实时捕获，但可以导入分析，详见此网站第九章hellofpga.com_usb-sniffer
- 问：捕获时，Time栏时间戳比现实时间慢，或者在使用过滤器后，不能实时观察到期望数据
- 答：这是因为Wireshark显示层无法实时显示大量数据，提供几种方案
  1. 勾选Fold empty frames，折叠空帧，推荐
  2. 在Wireshark菜单栏中，取消视图->着色分组列表，这个功能对网络分析有用，但对大部分USB分析无意义
  3. 勾选Exclude Line State，排除线路状态报文

四、二次开发

重要提示： 二次开发不提供技术支持，且开发过程中的焊接、烧录等行为会使得产品无法享受质保服务。

4.1 CH32417部分

TODO

4.2 H7P20部分

TODO
